Product description
Working Process of the Line
Hydraulic decoiler → Feeding guide & clamping device → One set + Seven-roller leveling → Forming main machine → Straightening device → Hydraulic stop cutting → Output table
Technical Parameters :

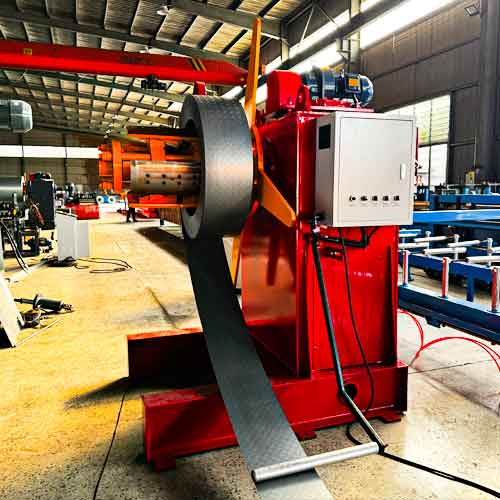

1. 5T Hydraulic Decoiler
1.1 Max. Loading Capacity: 5T
1.2 Coil Inner Diameter: Φ480–Φ508mm (requires rubber pad)
1.3 Coil Outer Diameter: Max. Φ1800mm
1.4 Cantilever Length: 400mm
1.5 Decoiler Motor: 4KW, Cycloidal Motor
1.6 Hydraulic Station Motor: 4KW
1.7 Electrical: Delta, 460V
1.8 Remarks:
– Spindle height from ground: 1.55m
– Box-type structure with brake, inclined spindle support
– With pressing arm

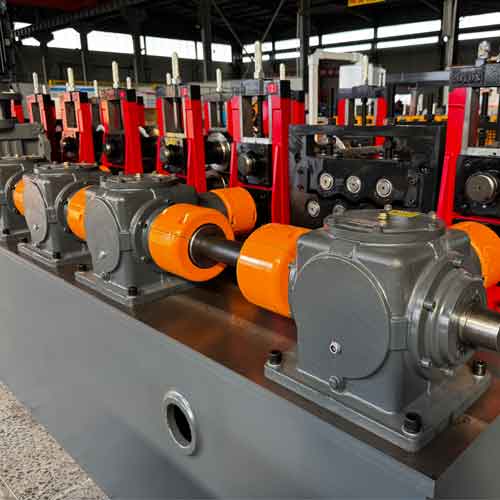

2. Forming Main Machine
2.1 Inlet: Feeding guide + One clamping device + Seven-roller leveling
2.2 Forming Stations: 8 passes
2.3 Roller Material: GCR15, heat treatment, hardness HRC58–62°
2.4 Main Shaft Diameter: Φ85mm
2.5 Main Shaft Material: 40GR, quenched & tempered
2.6 Main Motor: 15KW Siemens-Baide, Bodejiang hard gear reducer
2.7 Frame Structure:
– Main structure made of 100×100×4mm square tube
– Sides covered with 6mm steel plate, laser-cut LOTOS FORMING hollow letters
– Frame height: 700mm
– Top panel covered with 8mm steel plate
– Side portal frames and gearbox base additionally with 30mm steel plate, finished to 25mm
2.8 Roller Stand: Made of 110# cast iron portal frame with pressure strip engraved “LOTOS” (customized)

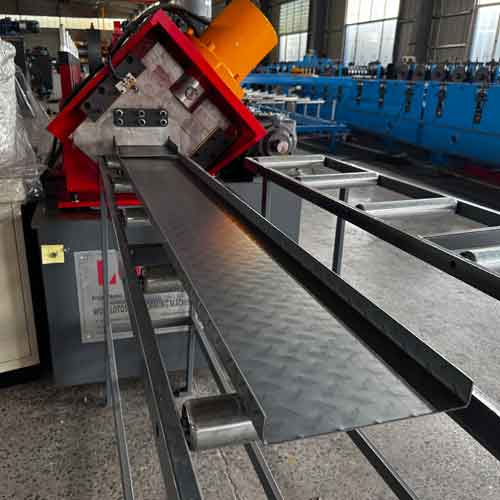

3. Hydraulic Stop Cutting
3.2 Cutting Method: Hydraulic stop, 45° shear
3.3 Cutting Requirement: No burrs
3.4 Others: One spare blade included
3.5 Hydraulic Station: 7.5KW
